玻璃鋼鹽酸罐樹脂含量如何檢測及泄露應急預案

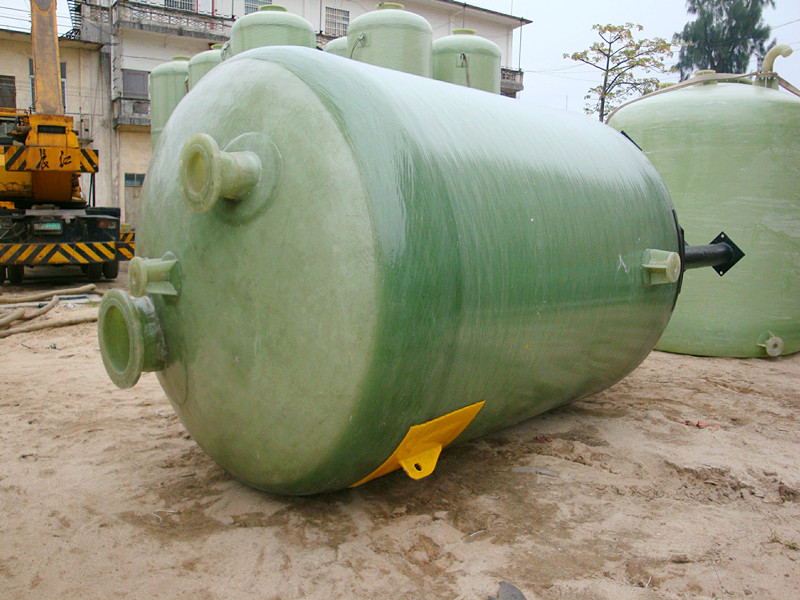

玻璃鋼鹽酸罐是由樹脂和玻璃纖維通過微電腦控制機器纏繞而成的一種非金屬復合材料罐體。其中樹脂的含量是很多用戶關注的問題，那么下面就給大家介紹一下玻璃鋼儲罐樹脂含量的實驗步驟。

　　（1）試樣制備按總則的規定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度；當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。

　　（2）試樣外觀檢查按總則規定。

　　（3）試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內冷卻至室溫；

　　（4）在600±20℃茂福爐內加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。

　　（5）制備好的試樣放在坩堝中進行稱重，精確到0.1mg；

　　（6）把盛有試樣的坩堝放入茂福爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。

　　（7）把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重精確到0.1mg。

　　（8）重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。

玻璃鋼鹽酸罐的泄漏應急預案

        玻璃鋼鹽酸罐是根據設計條件定做，只可運用于在設計條件濃度的鹽酸范圍內，超出范圍使用，會對罐體產生一定的影響，因此一般都不建議超出范圍使用，如另有其他用途，建議重新定做購買。鹽酸罐在使用中有可能會發生泄漏事件，今天就為大家帶來鹽酸罐的泄漏應急預案：

鹽酸罐的泄漏：

        1.較輕的情況，少量泄漏，浸漏或點滴，罐體點腐蝕；

        2.較重的情況，較多泄漏，線狀流體，罐體線狀腐蝕；

        3.嚴重的情況，大量泄漏，罐體破裂。

玻璃鋼鹽酸罐泄漏應急對策：

        1. 較輕的情況，回收進入中和水池，等待罐內鹽酸使用完后處理，檢修儲罐；

        2. 較重的情況，回收進入中和水池，等待罐內鹽酸使用完后處理，檢修儲罐；

        3.嚴重的情況將玻璃鋼鹽酸罐內剩余鹽酸迅速放入中和池，并用液堿中和，更換儲罐。

 撤離通道及撤離場所：

        當出現以上應急事件時，其他人員應維持秩序，并放置警示標志，防止無關人員進入儲罐現場。
